2.5 μεταβαλλόμενα υλικά φάσης W/MK

2.5 W / mK Υλικά Αλλαγής Φάσης για IGBTs Cache Chips Υψηλής Θερμικής Αγωγιμότητας

  Η Σειρά TIC™803A είναι υλικό θερμικής διασύνδεσης χαμηλού σημείου τήξης. Στους 50℃, η Σειρά TIC™800A αρχίζει να μαλακώνει και να ρέει, γεμίζοντας τις μικροσκοπικές ανωμαλίες τόσο της θερμικής λύσης όσο και της επιφάνειας του πακέτου ολοκληρωμένου κυκλώματος, μειώνοντας έτσι τη θερμική αντίσταση. Η Σειρά TIC™800A είναι ένα εύκαμπτο στερεό σε θερμοκρασία δωματίου και αυτόνομο χωρίς ενισχυτικά εξαρτήματα που μειώνουν τη θερμική απόδοση.

      Η Σειρά TIC™803A δεν παρουσιάζει υποβάθμιση της θερμικής απόδοσης μετά από 1.000 ώρες@130℃, ή μετά από 500 κύκλους, από -25℃ έως 125℃. Το υλικό μαλακώνει και δεν αλλάζει πλήρως κατάσταση, με αποτέλεσμα την ελάχιστη μετανάστευση (pump out) σε θερμοκρασίες λειτουργίας.

Χαρακτηριστικά:

> 0.018℃-in² /W θερμική αντίσταση
> Φυσικά κολλώδες σε θερμοκρασία δωματίου, δεν απαιτείται κόλλα
> Δεν απαιτείται προθέρμανση της ψύκτρας

Εφαρμογές:

> Μικροεπεξεργαστές Υψηλής Συχνότητας

> Φορητοί και Επιτραπέζιοι Υπολογιστές
> Εξυπηρετητές Υπολογιστών
> Μονάδες Μνήμης
> Cache Chips
> IGBTs

Τυπικές Ιδιότητες του Σειρά TIC™800A
Όνομα Προϊόντος	TICTM803A	TICTM805A	TICTM808A	TICTM810A	Πρότυπα Δοκιμών
Χρώμα	Σταχτί	Σταχτί	Σταχτί	Σταχτί	Οπτικό
Σύνθετο Πάχος	0.003" (0.076mm)	0.005" (0.126mm)	0.008" (0.203mm)	0.010" (0.254mm)
Ανοχή Πάχους	±0.0006" (±0.016mm)	±0.0008" (±0.019mm)	±0.0008" (±0.019mm)	±0.0012" (±0.030mm)
Πυκνότητα	2.5g/cc				Helium   Πυκνόμετρο
Θερμοκρασία Λειτουργίας	-25℃～125℃
Θερμοκρασία μετάβασης φάσης	50℃~60℃
Θερμοκρασία ρύθμισης	70℃ για 5 λεπτά
Θερμική αγωγιμότητα	2.5 W/mK				ASTM D5470 (τροποποιημένο)
Θερμική αντίσταση @ 50 psi(345 KPa)@ 50 psi(345 KPa)	0.018℃-in²/W	0.020℃-in²/W	0.047℃-in²/W	0.072℃-in²/W	ASTM D5470 (τροποποιημένο)
	0.11℃-cm²/W	0.13℃-cm²/W	0.30℃-cm²/W	0.46℃-cm²/W



Τυπικά Πάχη:

0.003"(0.076mm)          0.005"(0.127mm)          0.008"(0.203mm)          0.010"(0.254mm)
Επικοινωνήστε με το εργοστάσιο για εναλλακτικά πάχη.

Τυπικά Μεγέθη:

9" x 18"(228mm x 457mm)      9" x 400'(228mm x 121M)

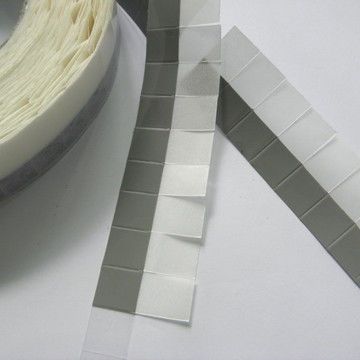

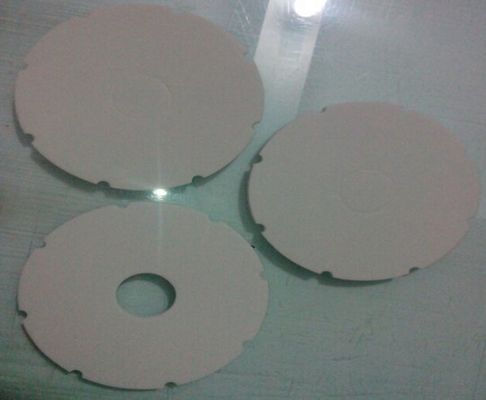

Οι σειρές TIC™800 παρέχονται με λευκό χαρτί απελευθέρωσης και ένα κάτω επένδυση. Η σειρά TIC™800 διατίθεται σε κομμένα με φιλί και εκτεταμένη γλωττίδα έλξης ή σε μεμονωμένα σχήματα κομμένα με μήτρα.

Ευαίσθητη στην πίεση κόλλα:

Η ευαίσθητη στην πίεση κόλλα δεν είναι εφαρμόσιμη για τα προϊόντα της σειράς TIC™800.

Ενίσχυση:

Δεν απαιτείται ενίσχυση.
